halar喷涂之锂电池设备防腐，最大喷涂工件φ3.8米*3.8米*8.2米，脱硫设备详细的使用工况条件，反应介质是何种强酸、强碱、有机溶剂等？使用温度时多少度？常用防腐材料有以下几种：PFA喷涂，FEP喷涂，ETFE（F40）喷涂，HALAR（F30）喷涂，防腐厚度根据客户要求从0.3mm至1.5mm。防腐使用材质：銅、碳钢、铝、不锈钢、石墨、钛材、哈氏合金、特钢、水泥、玻璃钢。
halar喷涂工艺

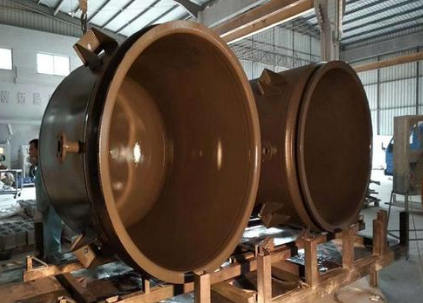

素材检查—打磨—高温除油—喷砂粗糙化—喷涂底油—干燥—面漆多次喷涂—多次高温固化。喷涂层的颜色有红色、黑色、褐色、白色各种防腐材料耐温及介质防腐蚀强弱选用不同喷涂材料。
冷凝器防腐注意事项，湿法脱硫冷凝器分为：立式和卧式两种。立式冷凝器：分为顶盖、上管板、下管板、底U型酸槽四部分。、顶盖：喷涂一般选用ETFE(F40)喷涂、HALAR喷涂，喷涂厚度1mm,因为顶盖接触的温度不超过120℃，喷涂时主要注意法兰密封面不能有流挂，整顿喷涂厚度要均匀。
上管板：喷涂一般选用ETFE(F40)喷涂，HALAR（哈拉）喷涂，喷涂厚度1mm，接触的温度不超过150℃，喷涂时主要注意孔部位不能有流挂，整体喷涂厚度要均匀。下管板：喷涂一般选用PFA喷涂，喷涂厚度1mm，接触的温度大约在260℃，喷涂时主要注意孔部位不能有流挂，整体喷涂厚度要均匀。
底U性酸槽：选用两种工艺，分别为四氟内衬和PFA喷涂，此设备形状异性，不论内衬四氟还是PFA喷涂，防腐施工难度都相当大。而且使用温度较苛刻，最高使用温度达到290℃，表面涂层做好后需要在做300至500mm的耐酸砖，以起到隔离涂层的高温直接冲击。
2.卧式冷凝器：分为顶盖、除雾栅板、三段筒节、填料栅板、底U型酸槽五部分。
顶盖：喷涂一般选用PFA喷涂、喷涂厚度1mm，接触的温度大约在180℃。除雾栅板：喷涂一般选用PFA喷涂、喷涂厚度1mm，接触的温度大约在180℃。三段筒节：喷涂一般选用PFA喷涂、喷涂厚度1mm，接触的温度大约在200℃至250℃。
底U型酸槽：选用两种工艺，分别为四氟内衬和PFA喷涂，此设备形状异性，不论内衬四氟还是PFA喷涂，防腐施工难度都相当大。而且使用温度较苛刻，最高使用温度达到280℃，表面涂层做好后需要在做300至500mm的耐酸砖，以起到隔离涂层的高温直接冲击。一般防腐使用寿命可以达到5年以上。
